Placement d’un intercom MIT-100 sur une BMW R1200CL équipée du GPS Zumo 550

Besoins et objectifs recherchés :

- Interphone Pilote-passager

- Utilisations des indications vocales du GPS

- Utilisation de la fonction lecteur MP3 du GPS

- Utilisation de la fonction bluetooth entre le GPS et Téléphone pour les communications téléphonique.

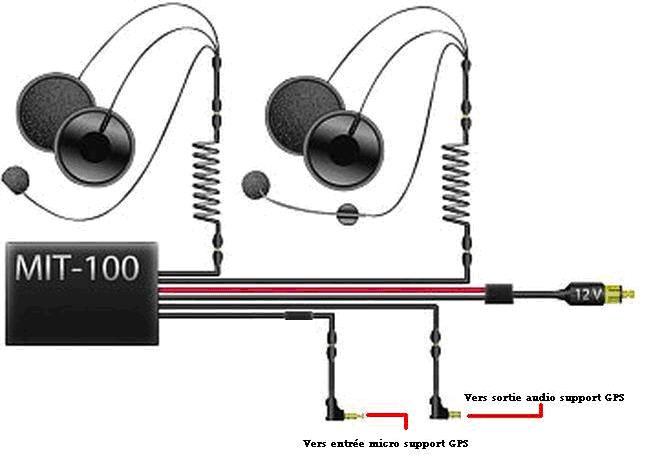

Le branchement utilisé

N’ayant pas l’usage d’un talkie-walkie, je n’ai pas utilisé la possibilité du double branchement communication, mais cela reste possible et au besoin il suffirait de modifier le branchement du câble communication (TEL /TRX)

Fixer le câble pour talkie-walkie équipé du bouton « push to talk » au guidon de la moto

Connecter le câble double au câble TEL/TRX du MIT-100

Connecter un des brins du câble double au câble déjà connecté à l’entrée Micro du GPSConnecter l’autre brin du câble double au nouveau câble destiné au Talkie-walkie

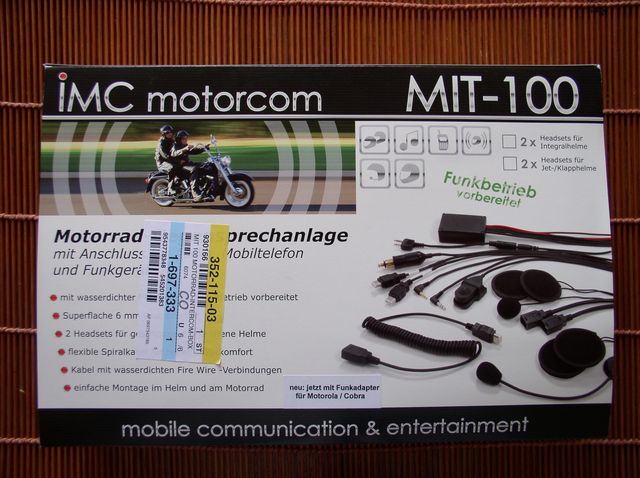

Le kit intercom à la réception

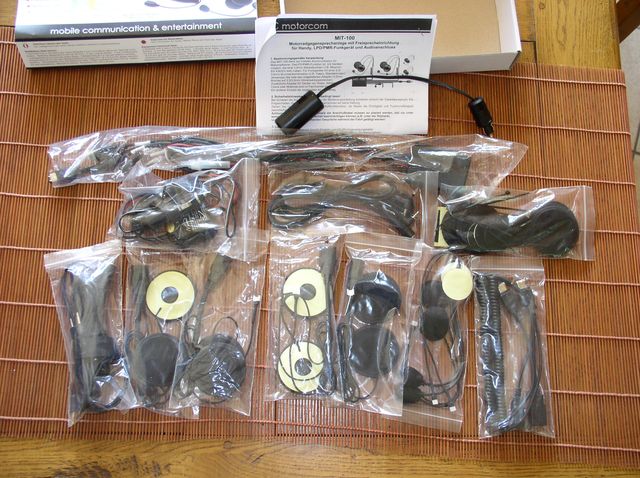

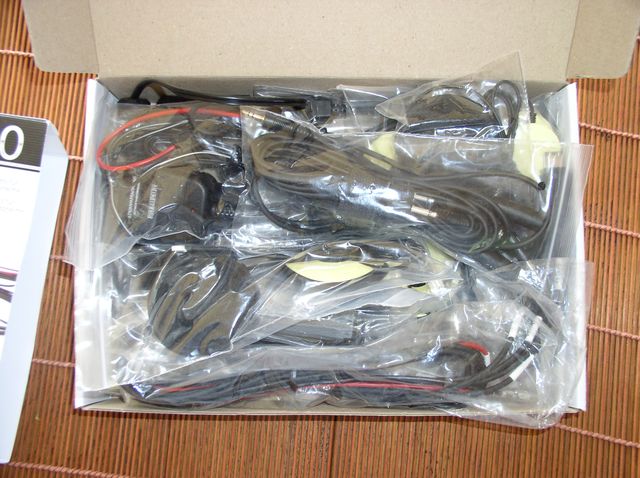

Le contenu de la boite ou un intercom MIT-100 en vrac

Le contenu du kit en détails

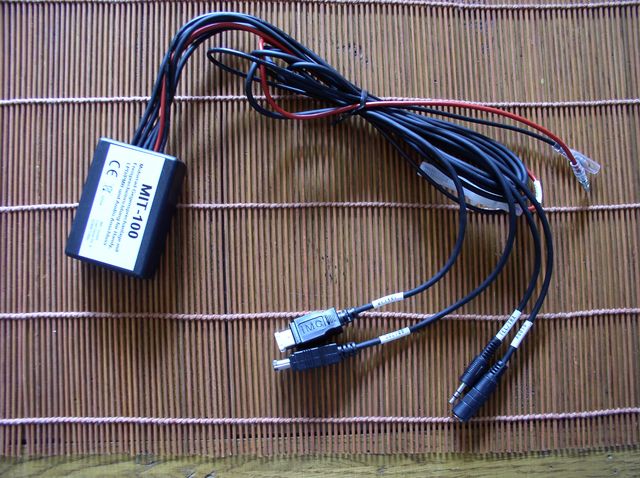

La centrale intercom MIT-100 qui se compose du boitier, de deux fils pour l’alimentation électrique 12V avec fusible de protection, deux câbles pour connecter le casque du pilote et du passager, d’un câble pour connections audio et d’un câble pour connections communication (Téléphone et ou talkie-walkie)

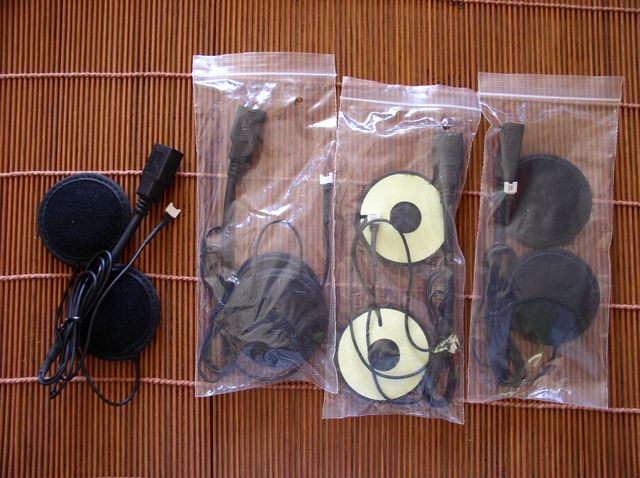

Les 2 paires d’écouteurs de quoi équiper 4 casques (2x jet ou modulables et 2x intégral)

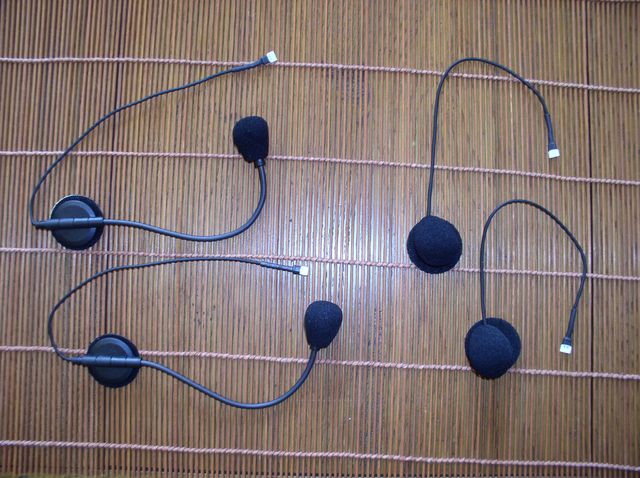

Les 2 micros tige pour casque Jet et ou modulable et les 2 micros pour casque intégral

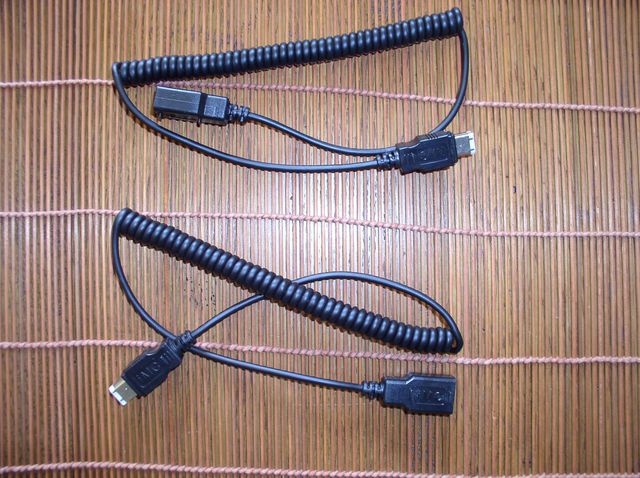

Les câbles en spirales pour connecter les casques aux entrées intercom du MIT-100

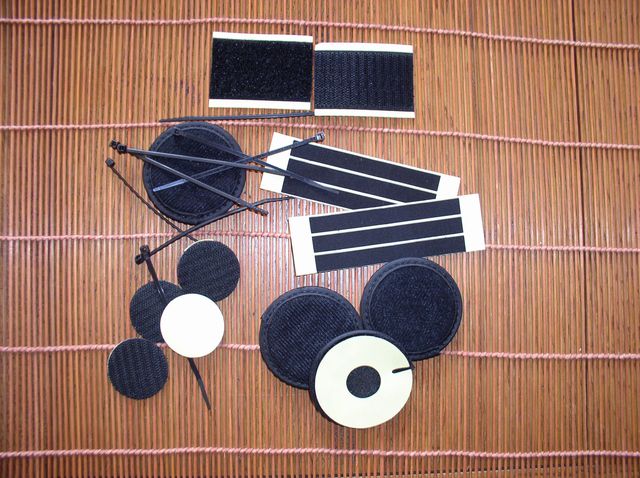

Différents accessoires pour la fixation et pièces de réserves

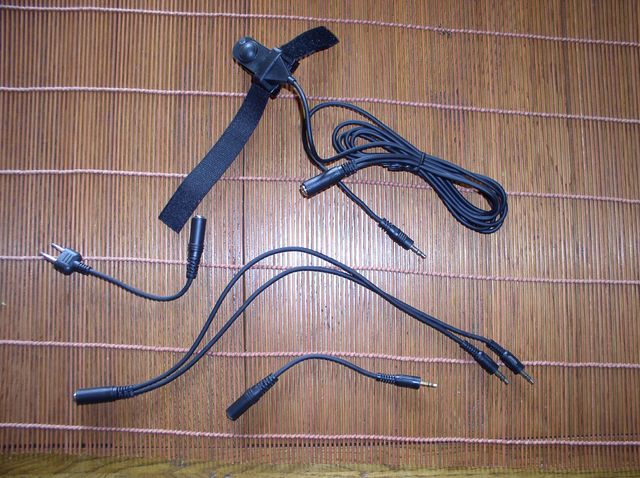

Un câble pour talkie-walkie et son bouton « push to talk » avec la fixation guidon velcro

Un câble adaptateur pour talkie-walkie

Un câble double pour connecter un téléphone et un Talkie

Un câble réducteur 3,5->2,5

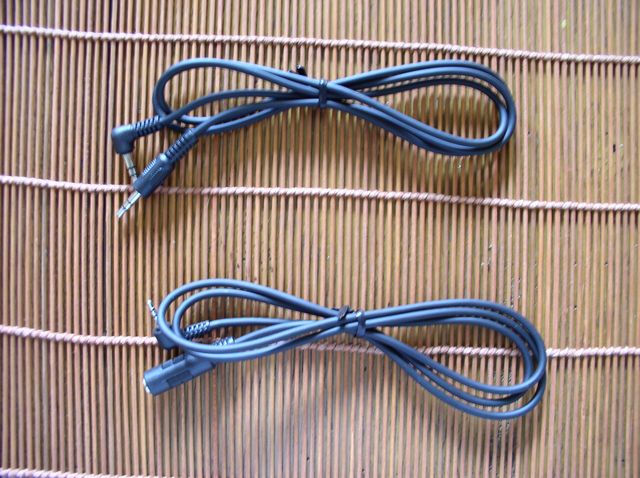

Un câble de connections audio 3,5 <-> 3,5

Un câble de connections communication 3,5 <->2,5

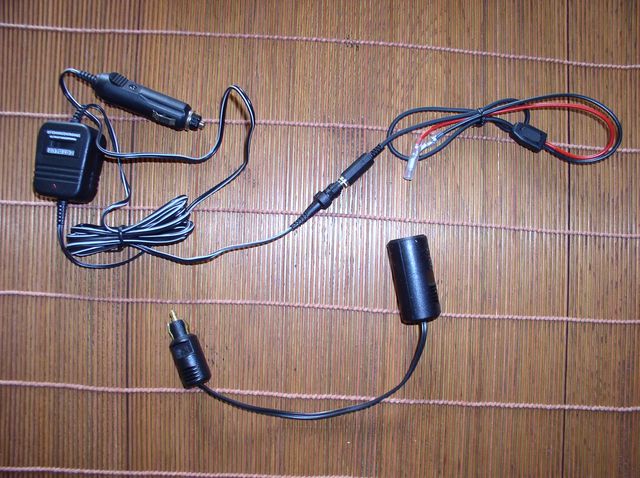

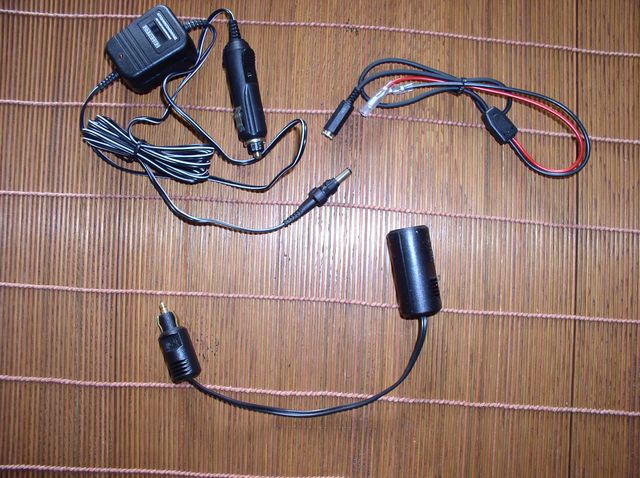

Les différents câbles fournis pour la connections électrique

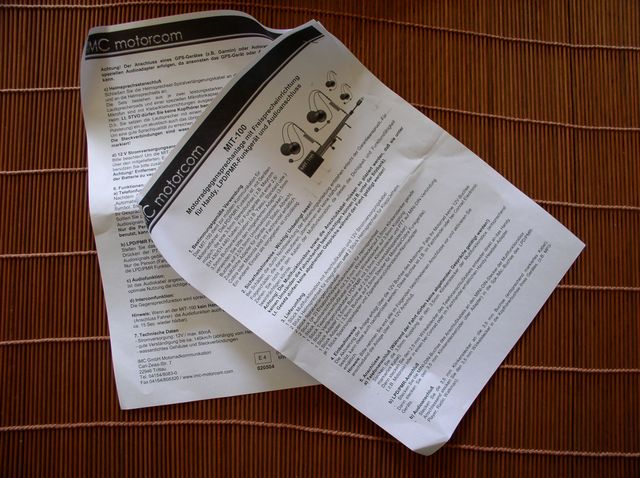

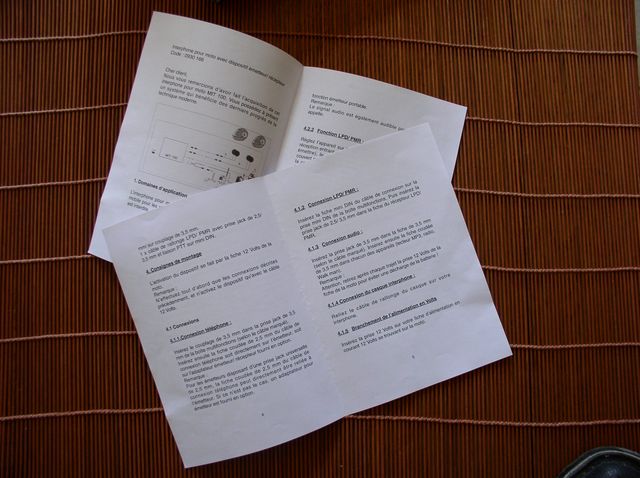

Le mode d’emploi en Allemand fourni avec le kit

Une traduction du mode d’emploi en Français trouvé sur le net.
