Installation de l’intercom sur la moto.

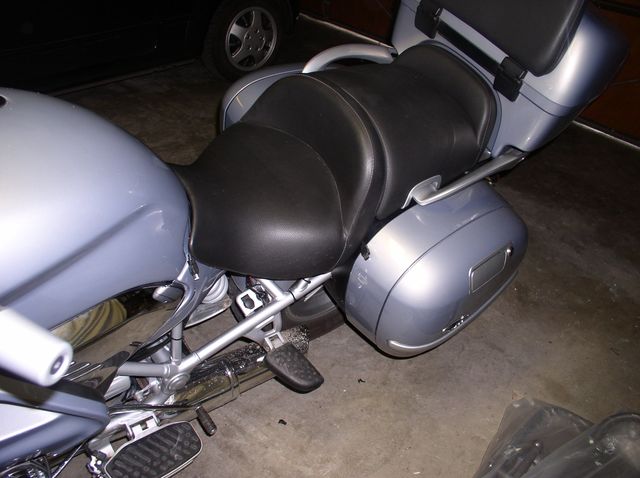

Après démontage d’une partie du carénage, de la selle pilote et du réservoir,

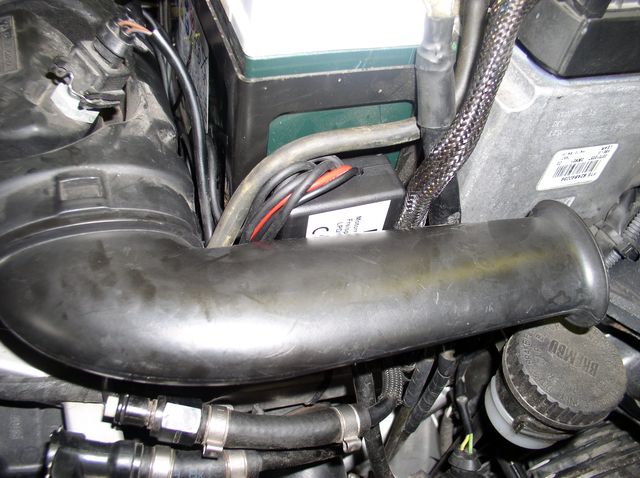

J’ai repérer un emplacement sur le coté de la batterie et j’y ai glissé le boitier

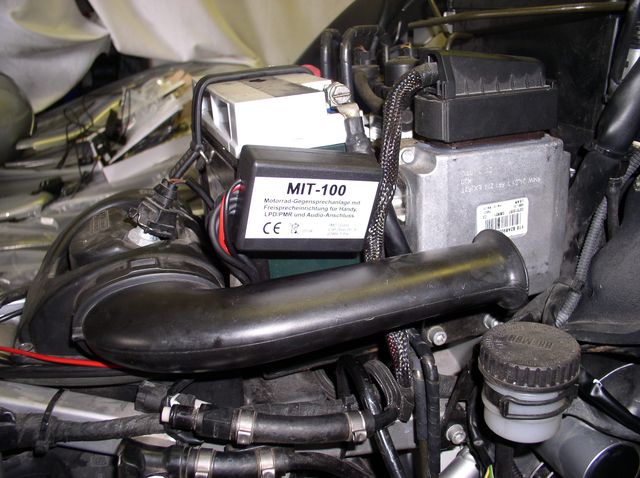

Le boitier mis en place

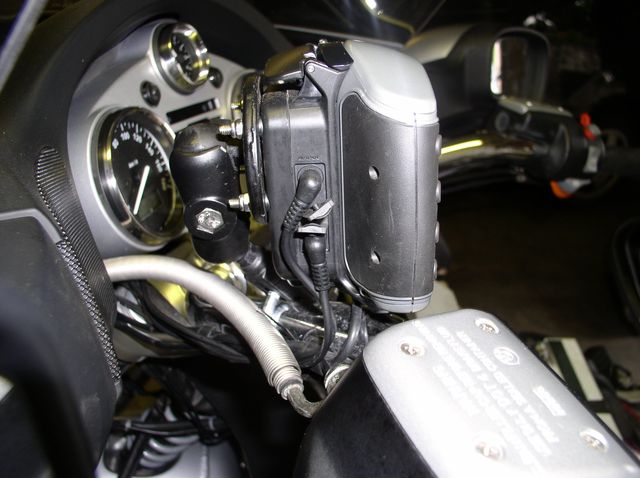

Raccordement du câble audio (jack coudé de 3,5) à la sortie audio du support du GPS

Idem pour le câble communication (Jack coudé de 2,5) à l’entrée micro du support du GPS

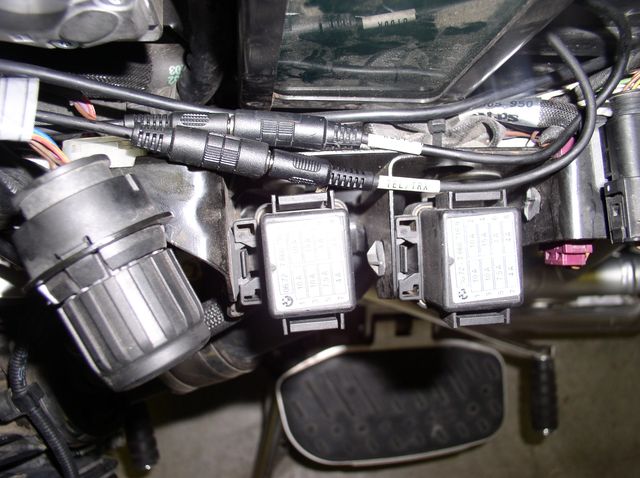

Connecter les deux câbles respectivement aux câbles Audio et TEL/TRX du MIT-100

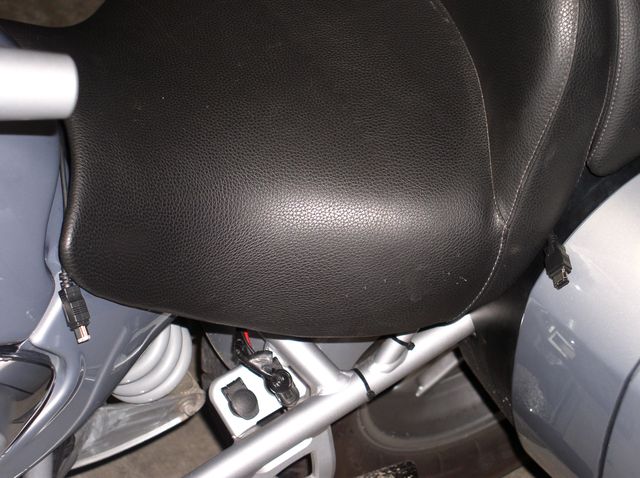

Remontage du réservoir, placement des câbles intercom pilote et passage de part et d’autre de la selle, remontage de la selle et du carénage Pour le branchement électrique, par facilité, les câbles d’alimentations sont connectés sur la même prise allume-cigare que les câbles d’alimentation du GPS la moto est équipée de deux prises.
