    Installation gps moto : Un tomtom go sur une moto


GPS MOTO

L'installation du Tomtom Go de Myself

Le montage proposé par Myself a été posté sur GpsPassionForum. Merci de nous permettre de le mettre en ligne ici


Installation tomtom go moto
Je vous propose une solution personnalisée pour faire tenir votre TTG sur votre moto. Dans certain cas et selon la forme du guidon cela ne pourra peut être pas convenir. A noter aussi que ma moto possède une bulle qui protège quand même bien l'installation et pour les motos sans carénage je ne sais pas ce que cela donnera. Voici comment j'ai procédé sur ma moto:

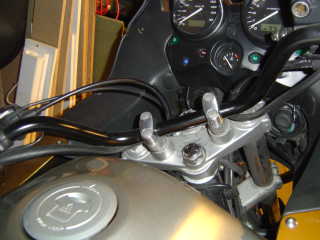

C'est une Honda Varadero 1000 et je fais quelques randonnées. Donc, voici l'endroit ou sera installé le TTG, au centre du guidon car il y a suffisemment de place pour l'installation.

support tomtom go

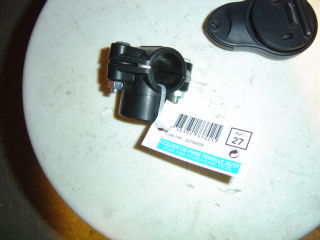

Chez Leroy Merlin au rayon plomberie (he OUI !), vous achetez cette pièce, pour moins de 3 euros, qui une fois usinée sera fixée au guidon. J'appelerai cette pièce, le support guidon. Pour le support du TTG, vous devez dévisser l'axe vertical et retirer la pièce.

support guidon

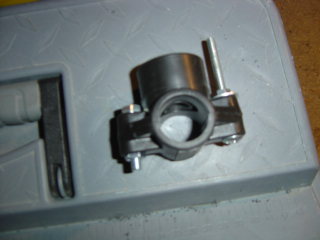

Sur le support guidon, vous remarquez qu'au dessus de l'axe il y a comme une "cheminée". C'est cette partie qu'il faudra usiner. Donc si vous possédez une meuleuse elle sera la bienvenue, sinon, c'est à la main qu'il faudra travailler. Pour les boulons qui tiennent les 2 parties, vous en conservez un et vous changer le 2eme par une boulon de 5mm X 60mm, c'est sur ce dernier que le support du TTG viendra ce placer.

gps moto installation

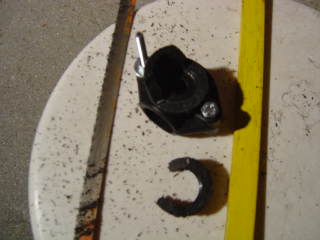

La photo n'est pa claire, mais l'usinage consiste en:

C'est l'étape la plus longue car il faut y aller progressivement jusqu'a ce que le support du TTG se loge à la fois sur l'axe 5x60 et que sa base repose bien dans le berceau. Si ce berceau n'est pas fait, le support du TTG pivotera seul au moindre virage du fait du poids de l'écran, et c'est du vécu sur ma première mouture.


support guidon

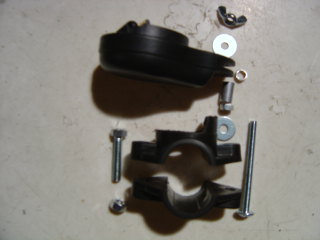

Voilà en vue éclatée ce que cela donnera avant le montage. Je vais donc expliquer les pièces une à une en partant du bas:

  1. les 2 parties du support avec la partie supérieure usinée
  2. à gauche : le boulon et écrou d'origine
  3. à droite : l'axe 5x60
  4. une rondelle
  5. un écrou de 5mm
  6. un bout de tube creux inoxydable (acheté aussi chez Leroy) sur lequel reposera le support du TTG
  7. un petit bout de tube creux qu'il faudra mettre entre les 2 lames du support du TTG. Cette pièce à son importance, car au serrage, les parties en plastiques du support garderont ainsi le même espacement et ne casseront pas.
  8. une rondelle
  9. une vis papillon de 5mm

Remarque : sur la photo, la vis de 5mm ne fait pas 60mm de long.

support guidon gps    gps guidon

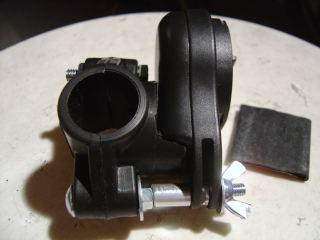

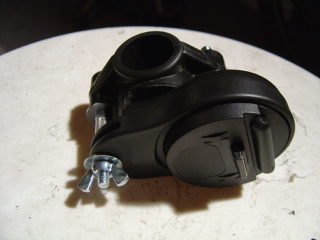

Ces 2 photos vous montrent le tout assemblé. Le petit bout de caoutchouc sur le côté est un morceau de chambre à air que je vais coller dans l'axe du support guidon pour un meilleur serrage.

suppoort gps moto

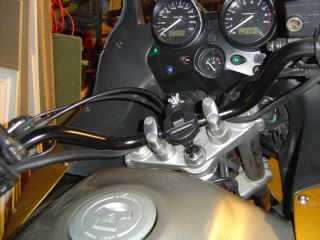

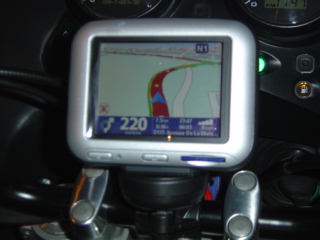

Voilà le support monté sur la moto, il ne reste plus qu'à trouver la meilleure inclinaison sur l'axe de la moto et à serrer le tout.




tomtom go moto

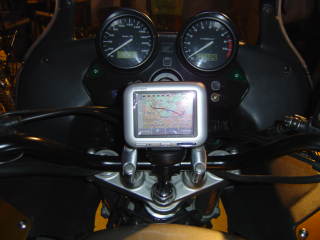

Important vérifier quand même que l'écran est bien fixé à son support en le faisant pivoter un peu, ce serait dommage de perdre la belle en route.

tomtom go
Enfin un essai routier. A l'usage les paramétres utilisés sont: pas de son, et pas d'affichage de la carte c'est à dire utilisation des symboles uniquement. Tenue impeccable, pas de vibration même à 100 km/h!

Le TomTomGo ne possède pas de prise casque, donc il est inutile d'activer le son, vu le bruit quand on roule.
Pour ce qui est de la carte je n'utilise ni l'affichage 2D ni le 3D, j'utilise le mode symbolique, c'est à dire les flèches sur fond bleu mais c'est pour des raisons de sécurité, ainsi j'ai l'information minimum mais necessaire qui me permet de me concentrer plus sur la route que sur l'affichage
